Kuidas Alustada Arduino Projektidega
Samm-sammult juhend esimeste elektronikalülituste ehitamiseks. Pole vajalik eelnev kogemus — alustame põhitõdedest ja liigume sammhaaval edasi.
Arduino on väike, odav ja lihtne mikrokontoller, mis muudab elektroonika õppimise kõigile kättesaadavaks. Ei ole vaja elektrotehnika kraadi — sa saad alustada täna. Tuhanded noored ja täiskasvanud erinevates riikides on juba oma esimesi Arduino projektide ehitanud ja õpivad programmeerimist reaalsete komponentidega.
Selles juhendis näitame, mida sul vaja on, kuidas komponente ühendada ja kuidas kirjutada esimene kood, mis teeb midagi nähtavat. Alustame LED-i vilkutamisest — klassikalisest projektist, mis annab sulle kohe edu tunnuse.

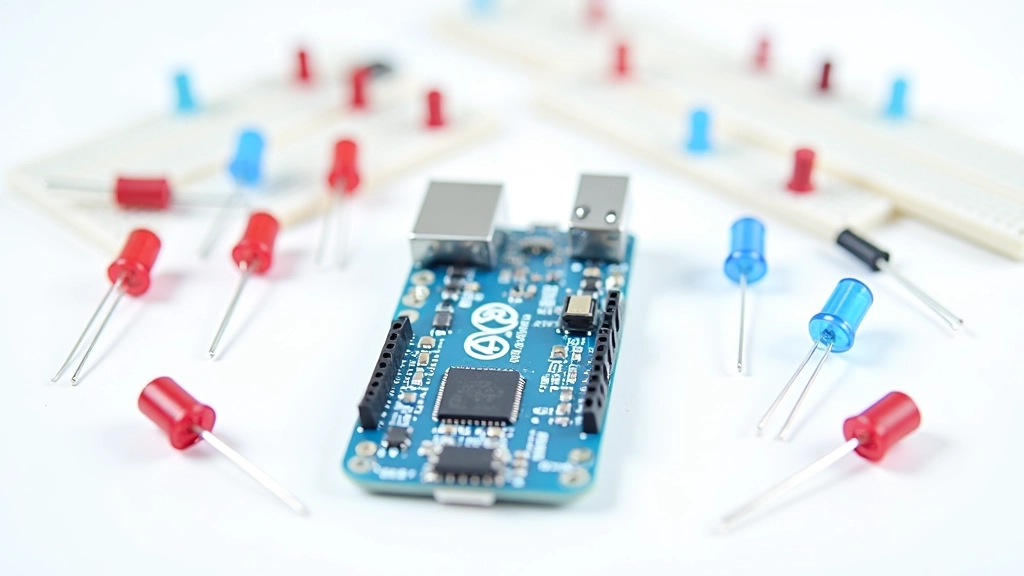

Mida sul vaja on
Enne alustamist, kogunes kokku järgmised asjad. Hea uudis? Pole midagi imelikku. Enamus nendest leiad elektrikauplustest või internetist ja maksavad 30-50 eurot.
Põhikaart. See on "aju", mis teeb kõik otsused. Kallis pole — umbes 20 eurot originaal-Arduino, odavamate versioonide puhul veelgi vähem.
Arduino arvutiga ühendamiseks. Tavaliselt tuleb kaasas, kui ostad Arduino-t.
Punased, sinised, rohelised — valitud sobib. Need vilguvad. Väga odavad, umbes 0,50 eurot tükk.
Kaitsevad LED-e ülekoormusest. Iga komplektis on erinevad väärtused — vali 220 või 330 oomi.
Väikesed kaablid komponentide ühendamiseks. Otsa-otsa või otsa-sisse. Kokku umbes 10 eurot komplekt.
Koht kõik kokku ühendada ilma jootmiseta. See muudab eksperimenteerimise lihtsaks.
Esimene projekt: LED vilkutamine
Alustame klassikalisest. LED vilkutamine tundub lihtne, aga sellega õpid sa elektriga seotud kõige olulisemat: kuidas komponendid omavahel ühenduvad ja kuidas Arduino neile käske saadab.
Ühenda Arduino arvutiga
USB-kaabel Arduino-sse ja sealt arvutisse. Näed, et Arduino väike tuli süttib.
Paiguta katseplaat
Katseplaat on arvutipõhjaline, millel on augud. Ühenda Arduino sinna jumper-juhtmetega.

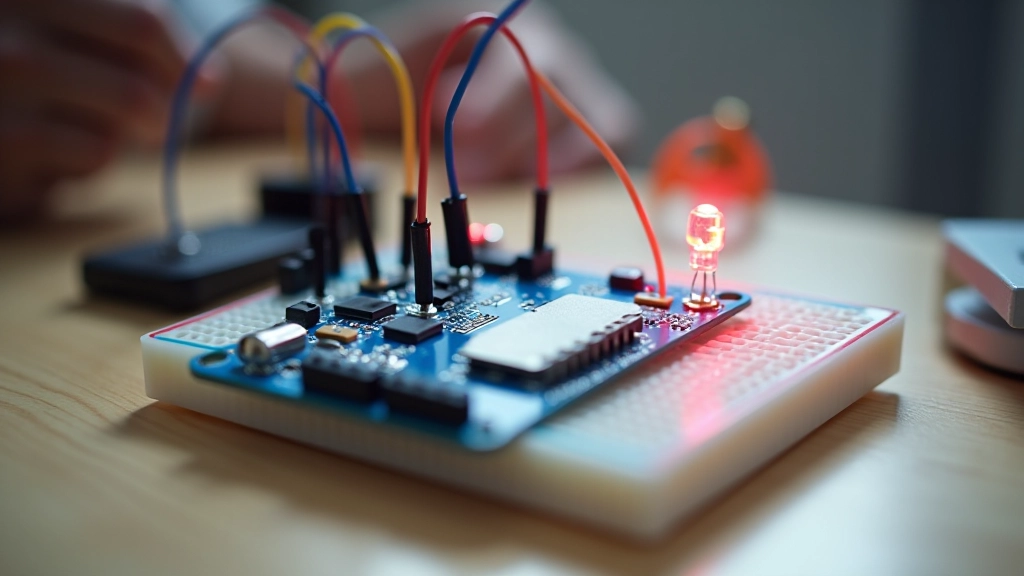

Paiguta LED ja takisti
LED pikem jalg (positiivne) läheb Arduino digitaalse pin 13 juurde (läbi takisti), lühem jalg (negatiivne) maandusele (GND).
Kirjuta kood
Arduino IDE-s (tasuta tarkvara) kirjuta lihtsad käsud: digitalWrite(13, HIGH) LED sisselülitamiseks ja digitalWrite(13, LOW) väljalülitamiseks.
Näidiskood:
void setup() {
pinMode(13, OUTPUT);
}
void loop() {
digitalWrite(13, HIGH);
delay(1000);
digitalWrite(13, LOW);
delay(1000);
}
See kood teeb lihtsat: lülitab LED-i 1 sekundi jaoks sisse, siis 1 sekundi jaoks välja, ja seda kordub jätkuvalt. Kui ühendad koodi Arduino-le, näed LED-i vilkuvat.
Järgmised sammud ja õppimine
Kui LED vilkub, siis oled sa juba teinud ära kõige raskem osa — esimese õnnestunud projekti. Nüüd saad liikuda edasi.
Praktilised nõuanded
Need väikesed nipid säästab sulle palju peavalu.
Kontrolli ühendusi kaks korda
Enamik probleeme tulevad valest ühendusest. Enne koodist rääkimist, vaata uuesti, kas kõik on õigel kohal.
Ära ühenda liiga tugevat voolu
Arduino pinid taluvad kuni 40 mA voolu. Kui soovid midagi võimsama, kasuta transistorit või releed.
Kommenteeri koodi
Kirjuta kommentaarid, mida iga rida teeb. Kuue kuu pärast ei mäleta sa, miks seda tegi.
Kasuta Arduino kogukondi
Arduino-t kasutab terve maailm. Iga küsimuse kohta on juba vastus internetis. Otsi "Arduino [sinu probleem]".
Hoida elektri- ja elektroonikadetaile eraldi
Väike kastike või kotike, kuhu paned takistid, kondensaatorid ja muud osad. Organiseeritult on lihtsam leida.
Õpi vaikselt
Pole vaja korraga kõike teada. Iga projekt õpetab sulle midagi uut. Alusta lihtsast, liigu edasi.
Otsi juhendeid ja projekte
Arduino.cc ja Instructables.com on täis ideid. Leia projekt, mis sulle meeldib, ja jälgi samm-sammult.
Oluline märkus
See juhend on ainult hariduslikuks otstarbeks. Arduino ise on ohutu, aga alati pea meeles elektri ohutusnõudeid. Ära ühenda Arduino-t 230V vooluvõrku ilma eriteadmiste ja kaitseta. Kui teed projekte, mis kasutavad suuremaid vooluhulki, küsi täiskasvanud juhendaja abi. Enne raskete projektidega alustamist, õpi elektri alused.
Alusta täna
Arduino projektidega alustamine ei ole raske. Pead tegema kolme asja: saama komponentid, ühendama nad õigesti ja kirjutama kood. Selles juhendis tegid me kõik kolm. Nüüd oled sa valmis rohkemate ja keerulisemate projektide jaoks.
Paljud noored Eestis on juba alustanud Arduino-ga ja ehitavad hämmastavaid projekte TalTechi maker-ruumides ja koolide muuseumites. Iga suur projekt algas LED vilkutamisega. Nüüd on su kord.
